对于一个雾屏，比较笨重的一个产品，如果遇上了故障，然后活动也需要进行，在这个期间返修回厂里也是比较长时间的，那么我们就来介绍一下如何对雾屏进行维修：

首先，在我们着急的时候先要看看线路走线的情况有没有问题，插头是否安全完整，没有任何纰漏，布线是否正确，方可进行下一步的测量！

其次，我们要用电压表去测量关于明纬的开关电源，一般情况下，像我们思成灯光音响科技有限公司都是使用台湾进口的开关电源，作为老品牌称号明纬电源一般也是不容易坏的。

如果确实是电源有了故障，那么我们也可以进行维修的，下面介绍开关电源的维修技巧：

1、修理开关电源时，首先用万用表检测各功率部件是否击穿短路，开关电源外壳如电源整流桥堆，开关管，高频大功率整流管；抑制浪涌电流的大功率电阻是否烧断。再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。

2、第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块（PFC）和脉宽调制组件（PWM），查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。

3、然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC ,参考电压输出端VR ,启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。输出端V0的波形是否为有序的窄脉冲信号。

4、在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，开关电源适配器大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。当R断路后无VC,PWM组件无法工作，需更换与原来功率阻值相同的电阻。当PWM组件启动电流增加后，可减小R值到PWM组件能正常工作为止。在修一台GE DR电源时，PWM模块为UC3843,检测未发现其他异常，在R（220K）上并接一个220K的电阻后，PWM组件工作，输出电压均正常。有时候由于外围电路故障，致使VR端5V电压为0V,PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V,PWM组件正常工作，输出电压均正常。

5、当滤波电容上无380VDC左右电压时，说明PFC电路没有正常工作，开关电源电路示意图PFC模块关键检测脚为电源输入脚VC,启动脚Vstart/control,CT和RT脚及V0脚。修理一台富士3000相机时，测试一板上滤波电容上无380VDC电压。VC,Vstart/control,CT和RT波形以及V0波形均正常，测量场效应功率开关管G极无V0 波形，由于FA5331（PFC）为贴片元件，机器用久后出现V0端与板之间虚焊，V0信号没有送到场效应管G极。将V0端与板上焊点焊好，用万用表测量滤波电容有380VDC电压。当Vstart/control 端为低电平时，PFC亦不能工作，则要检测其端点与外围相连的有关电路。

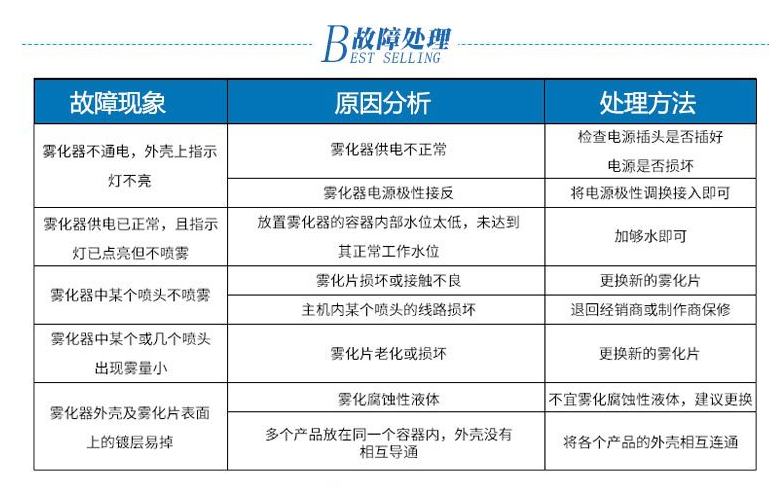

再次，如果雾屏的电源供电各方面都正常的情况下，那么就要对超声波的雾化器进行检测，看是不是雾化器有了问题，导致了故障，下面了解雾化器故障所在：

在各种情况都检测了，都发现不存在问题的情况下，我们就要看一下台湾的ADDA的风机有没有转，显示不显示显示灯的信号！，风机如果不转的话也是会导致整机的不运作受影响，所以风机确实维修不了就只能自行更新一个换上就可以继续的操作使用了！再不行的情况就只能是返厂维修，一般我们技术都会跟客户沟通指导，产品质量过硬，一般是用3-5年问题不大！使用寿命都是比较长的！
